پروڈکٹ کا نام: سٹینلیس سٹیل دین ساکٹ ویلڈ Flange

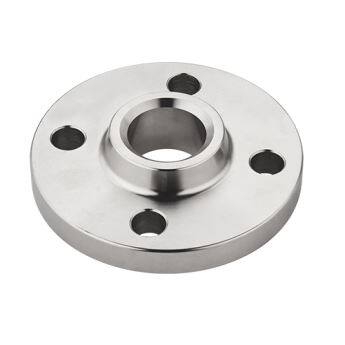

گردن flange اچھی درڑھتا ، چھوٹے ویلڈنگ اخترتی اور اچھی سگ ماہی کی کارکردگی ہے ، اور 1.0 ~ 10.0 ایم پی کے دباؤ کے لئے استعمال کیا جا سکتا ہے. کنٹینرز کے لئے B-flange بھی ایپلی کیشنز کے لئے ایک ساکٹ ویلڈ flange ہے جہاں سگ ماہی کی ضروریات زیادہ ہیں. ڈیزائن کرتے وقت ، ساکٹ ویلڈ flange کو لازمی flange کی طرف سے جانچ پڑتال کی جا سکتی ہے.
Flange کو موضوع کنکشن (موضوع) Flange اور ویلڈنگ Flange میں تقسیم کیا جاتا ہے ۔ کم دباؤ چھوٹے قطر موضوع flange, ہائی پریشر اور کم دباؤ بڑے قطر ویلڈیڈ flange ہیں, مختلف دباؤ flange موٹائی اور کنکشن بولٹ قطر اور مقدار مختلف ہیں.

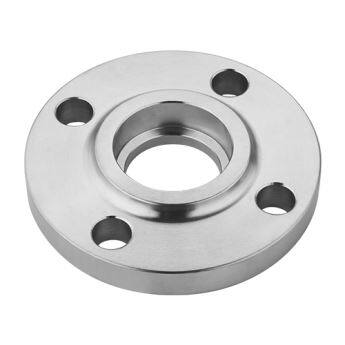

(1) ساکٹ ویلڈنگ سٹینلیس سٹیل flange: اکثر پ ≤ 10.0 ایم پی اے اور ڈی این ≤ 40 کے ساتھ پائپ لائن میں استعمال کیا جاتا ہے ؛
(2) ڈھیلی سٹینلیس سٹیل فلانگاس: ڈھیلا فلانگاس عام طور پر ڈھیلے فلانگاس کہا جاتا ہے, ذیلی ویلڈیڈ انگوٹی ڈھیلی فلانگاس, flanged ڈھیلی فلانگاس اور بٹ ویلڈیڈ ڈھیلی فلانگاس. یہ اکثر درمیانے درجہ حرارت اور دباؤ کے لئے استعمال کیا جاتا ہے جو اعلی نہیں ہیں. انتہائی سنکنرو حالات. جب درمیانے انتہائی سنکنرو ہے تو ، flange کا حصہ جو کہ درمیانے درجے کے رابطے (flanging) سے رابطہ کرتا ہے ، اس طرح سٹینلیس سٹیل کے طور پر سنکنرن مزاحم ہائی گریڈ مواد سے بنا ہوتا ہے ، جبکہ باہر کم گریڈ مواد جیسے کاربن سٹیل کا استعمال ہوتا ہے. Flange کی انگوٹی کو سگ ماہی حاصل کرنے کے لئے clamps کے.
(3) بٹ ویلڈیڈ سٹیل سٹینلیس سٹیل flange: فلانگاس اور پائپوں کی بٹ ویلڈنگ کے لئے استعمال کیا جاتا ہے. اس کی ساخت مناسب ہے, اس کی طاقت اور درڑھتا بڑی ہیں, یہ اعلی درجہ حرارت اور دباؤ کا سامنا کر سکتے ہیں, دہرایا موڑنے اور درجہ حرارت اتار چڑھاو, اور اس کے سگ ماہی قابل اعتماد ہے. نامزد دباؤ ہے 0.25-2.5 ایم پی بٹ ویلڈنگ flange مقعر اور محدب سگ ماہی کی سطح اپنایا.
(4) انٹیگریٹڈ سٹینلیس سٹیل flange: flange اکثر سامان ، پائپ ، والوز ، وغیرہ کے ساتھ ضم کیا جاتا ہے ، یہ قسم عام طور پر سامان اور والوز پر استعمال کیا جاتا ہے.
(5) فلیٹ ویلڈنگ سٹیل سٹینلیس سٹیل flange: ایک نامزد دباؤ کے ساتھ کاربن سٹیل پائپ کنکشن کے لئے مناسب 2.5 ایم پی سے زیادہ نہیں. فلیٹ ویلڈنگ flange کی سگ ماہی کی سطح تین اقسام میں بنایا جا سکتا ہے: ہموار ، مقعر اور محدب اور زبان اور نالی. ہموار فلیٹ ویلڈنگ کا طریقہ نیلے رنگ کی درخواست کا حجم زیادہ تر استعمال کیا جاتا ہے جب درمیانے حالات نسبتا ہلکے ہیں ، جیسے کم دباؤ غیر پاک کمپریسڈ ہوا اور کم دباؤ کی گردش پانی. اس کا فائدہ یہ ہے کہ قیمت نسبتا سستا ہے.
اس کے علاوہ, سٹینلیس سٹیل فلانگاس کی تنصیب کے عمل پیشہ ورانہ ہونا ضروری ہے, عام طور پر سب سے پہلے جوڑوں کی پوزیشننگ, سگ ماہی کی انگوٹی نصب, کے اندر اور ساکٹ کی طرف سے کے طور پر سوراخ میں. Ferrule کو انسٹال کرنے کے لئے ، تنصیب کی سہولت کے لئے ferrule کے اندر ferrule کے رابطے کے حصے میں چکنائی کا اطلاق کریں. بولٹ اور کروی گری دار میوے نصب کرنے کے لئے, چکنائی کی تنصیب کے لئے کروی سطحوں اور موضوعات پر لاگو کیا جانا چاہئے. آخر میں ، دو جوڑوں کے اختتام چہروں اور سیل کی انگوٹی کی ریب تنصیب مکمل ہونے کے بعد کوئی فرق نہیں کے ساتھ قریبی رابطے میں ہونا چاہئے.
کاربن سٹیل flange سگ ماہی سطح کی تین اقسام ہیں
ہوائی جہاز سگ ماہی کی سطح: اس مواقع کے لئے مناسب ہے جہاں دباؤ زیادہ نہیں ہے اور درمیانے غیر زہریلا ہے.
مقعر-محدب سگ ماہی کی سطح: تھوڑا سا اعلی دباؤ کے ساتھ مواقع کے لئے مناسب ؛
سکواور نالی سگ ماہی کی سطح: جولنشیل ، دھماکہ خیز مواد ، زہریلا میڈیا اور اعلی دباؤ کے مواقع کے لئے مناسب.
کاربن سٹیل flange گسکیٹ پلاسٹک اخترتی سے گزر سکتے ہیں اور ایک خاص طاقت ہے کہ مواد سے بنا ایک انگوٹی ہے. زیادہ تر gaskets کو غیر دھاتی پلیٹیں یا باقاعدگی سے ترازو کے مطابق پیشہ ورانہ فیکٹریوں کی طرف سے تیار کیا جاتا ہے. یہ ایسبیسٹس ربڑ شیٹ ، ایسبیسٹس شیٹ ، polyethylene شیٹ ، وغیرہ ہے. یہ بھی ایک دھاتی پیکج گسکیٹ کے طور پر غیر دھاتی کے مواد کو ریپنگ کی طرف سے بنایا گیا ہے پتلی دھاتی کے اوراق کے ساتھ ایسبیسٹس (سفید لوہے شیٹ, سٹینلیس سٹیل); بھی ایک پتلی سٹیل بیلٹ اور ایسبیسٹس بیلٹ ملفوف-ارد گرد gaskets زخم ایک دوسرے کے ساتھ ہے. عام طور پر ربڑ gaskets کے مواقع کے لئے موزوں ہیں جہاں درجہ حرارت 120 ° c سے کم ہے ؛ ایسبیسٹس ربڑ gaskets پانی کی بخاری درجہ حرارت کے لئے موزوں ہیں 450 ° c ، تیل کے درجہ حرارت 350 ° c سے کم ، 5 ایم پی پی ، ایسڈ مزاحم ایسبیسٹس شیٹس عام طور پر جنرل سنکنرو میڈیا کے لئے استعمال کیا جاتا ہے. ہائی پریشر کے سامان اور پائپ لائن میں ، لینس قسم یا تانبے ، ایلومینیم ، 10 سٹیل ، اور سٹینلیس سٹیل کا بنا دیگر سائز دھاتی gaskets استعمال کیا جاتا ہے. ہائی پریشر گسکیٹ کی ٹچ چوڑائی اور سگ ماہی کی سطح بہت تنگ ہے (لائن رابطے) ، اور سگ ماہی کی سطح کی پروسیسنگ ختم اور گسکیٹ زیادہ ہے.
